OTDR(光时域反射仪)使用中常常遇到的问题有哪些
来源:2018-05-17

 一.注意事项
     1、OTDR工作时会连续发送高能量光信号(不可见光),在测试时禁止仪表发射口或连接尾纤端口直接照射眼睛,避免灼伤注意光接口清洁,始终保持仪表测试口清洁。这点非常重要!

     2、在日常光缆测试中,大部分的衰减是由于不洁光纤端面造成的,严重的可使光链路不能正常工作。

     3、OTDR测试时不允许光纤中存在除仪表发射光信号之外的光信号,否则将影响测试的准确性,甚至会严重损坏光链路设备。OTDR发射口内置陶瓷芯,非常易碎,请不要大力扭动

     4、选取适当的测试距离和脉冲宽度。在未知光缆长度时,可以先用仪表自动测试功能,大概了解待测光缆质量情况,然后应手动设置合适的测量范围和脉冲宽度等参数,用于精确定位光缆整体和各事件位置及损耗情况

     5、OTDR中的平均模式和实时模式分别应用在日常维护和光缆抢修工作中

     6、OTDR参数设置中门限值的设定包括反射门限和非反射门限。两个参数可以根据用户的实际要求自定义。我们常常关心非反射门限的设置,OTDR默认值为0.20dB,当用户对光纤熔接质量或弯曲特性要求比较高时,可由用户适当调低门限值。例如:用户对光纤熔接点要求在不大于0.10dB时,可以把非反射门限调至0.10dB。反射门限的设置也一样。

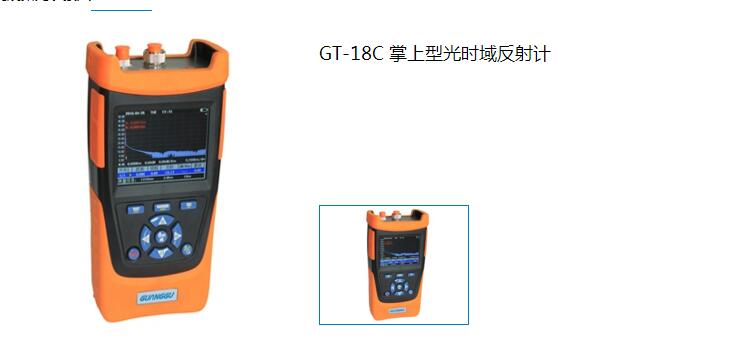

 OTDR(光时域反射仪)使用中常常遇到的问题有哪些
 二.光口清洁
1、清洁时确保关闭仪器。
2、不遵守所规定的控制、调节或操作步骤可能会导致危险的放射性辐照。
3、当清洁任一光学接口时,应确保禁用激光源。
4、当设备工作时,任何情况下都不要查看连接到光学输出的光学设备端部,人眼看不到激光辐射,但是激光能严重地损伤视力。
5、要防止电击,清洁前将仪器与电源断开,使用干燥或者稍微潮湿的布来清洁机箱的外部,不要清洁机箱的内部。
6、不要在光学设备上安装零件或者对光学设备擅自进行调整。
7、维修请求助于合格的和经过认可的人员。

三.电池使用
   1. 电池盒充电时的适宜外界温度为0℃到40℃之间。在冬天,北方地区应特别注意0℃,可在暖房内充电但应避免高温源。在夏天,南方地区应特别注意高温40℃,应在空调房或在阴凉通风之处充电。尽量不要开机充电。
   2. 交流电源线一定要接地,如发现有一端子坏了,请及时更换电源线。
   3. 在OTDR接上电源后,请不要把电池盒插入OTDR本体或把电池盒拔出。
   4. 如有条件的话,请在交流电源上加一个220V的稳压装置。
   5. 如OTDR长时间(一个星期以上)不用的话,请把电池盒拔出,另外保管在干燥, 清洁的地方。
    6. 电池盒长时间不用的话,有可能发生放电现象,电池盒无电。在这种情况下,充上12小时左右的电即可恢复正常。

四、光时域反射仪常见问题
  1、光时域反射仪测试数据不稳定,测试精度不够,测试距离不准确?
  该故障引起的原因可以从以下几点分析:
 (1)光时域反射仪的设置参数设置不合理;
 (2)光时域反射仪的内置光纤适配器脏污或已损坏;
 (3)光时域反射仪的光模块损坏;

  2、光时域反射仪提示错误。
  该故障引起的原因可以从以下几点分析:
 (1)仪表错误操作
 (2)提示部件损坏
 (3)系统软件出故障;

  3、光时域反射仪屏幕无显示,但用仍可正常启动
  该故障引起的原因可以从以下几点分析:
 (1)仪表数据线松动
 (2)屏幕坏

  4、光时域反射仪无法开机
  该故障引起的原因可以从以下几点分析:
  (1)电源供电不正常
  (2)主板损坏

  5、电池无法充电
  该故障引起的原因可以从以下几点分析:
  (1)电池组芯损坏
  (2)仪表充电电路损坏

  6、无法连接PC,无法编辑打印轨迹
  该故障引起的原因可以从以下几点分析:
  (1)仪表数据线接口不正常连接
  (2)仿真软件安装不正常,或仿真软件受损
  (3)接口电路损坏

  7、无法存贮测试结果
  该故障引起的原因可以从以下几点分析:
  (1)存贮容量已满
  (2)存贮信息有误
  (3)存贮电路损坏
  8、操作个别选项无反应
  该故障引起的原因可以从以下几点分析:
  (1)该选项属于非法操作
  (2)因个别按键失灵
  (3)仪表反应缓慢但并非无反应
