如何使用OTDR和读取曲线呢?
来源:2018-11-21

  OTDR最初设计用于测试和解决长途网络故障。测试光纤电缆设备-将获得已安装的光纤电缆设备的迹线,单模或多模,包括所有光纤,接头和连接器的损耗。

如何使用OTDR和读取曲线呢?

  执行此测试所需的设备

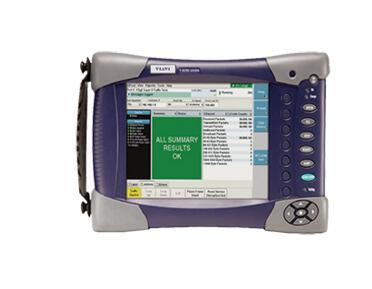

  1.适用于被测光纤的OTDR(多模:850和/或1300nm,单模,1310,1550和/或1625nm)

  2。发射和接收相同光纤类型和尺寸的参考电缆电缆设备和连接器与电缆设备上的连接器兼容。

  3.与连接器兼容的配合适配器

  4.清洁用品

  测试步骤:

  1.打开OTDR并留出时间进行预热。

  2.清洁所有连接器和配对适配器。

  3.将启动电缆连接到OTDR。将接收电缆(如果使用)连接到电缆的远端。

  4.在OTDR上设置测试参数。

  5.将电缆连接到测试到发射电缆的末端。将接收电缆(如果使用)连接到电缆的远端。


  6.获取跟踪。

  注意:大多数OTDR都具有“自动测试”功能,但这些功能并非万无一失。OTDR测试的大多数问题发生在未经训练的用户使用自动测试功能而不了解仪器如何工作,良好的迹线是什么样的,以及最重要的是,他们正在测试的电缆设备的特征是什么。

  读取电缆设备的OTDR曲线

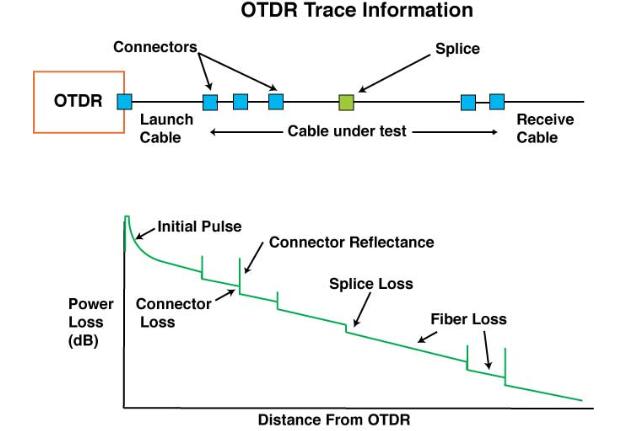

  下面是一个想法OTDR曲线应该与正在测试的电缆设备对齐的示意图,显示事件在迹线中的外观。

如何使用OTDR和读取曲线呢?

  减少测量不确定度

  1.在测试前和测试时定期清洁所有连接器。

  2.将OTDR参数设置为最高分辨率,以便通过减小测试脉冲宽度或持续时间来覆盖被测电缆的长度。如有必要,请使用更长的平均时间来降低噪音。

  3.不要试图分析被分析的段是非线性的迹线,通常是由高反射率事件或OTDR分辨率不足引起的。

  4.当连接器损耗或反射率变得不可接受时,修理或更换发射和接收参考电缆。

  文档记录以下数据以记录您的测试并保留副本以供将来参考:

  1.测试日期

  2.测试电缆和光纤识别

  3.操作员

  4.使用的测试设备

  5.测试波长

  6.存储跟踪包括适当的事件和长度位置的文档。
