光纤基本知识问答(一)
来源:2018-09-27

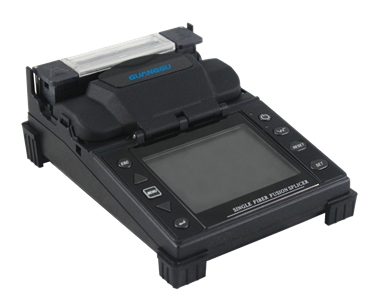

  光纤熔接机主要用于光通信中光缆的施工和维护,所以又叫光缆熔接机。一般工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根,以实现光纤模场的耦合。那关于光纤的基本知识你知道多少呢?光纤熔接机小编为你整理光纤基本知识问答,帮你更好的了解什么是光纤!

      1.简述光纤的组成?


  答:光纤由两个基本部分组成:由透明的光学材料制成的芯和包层、涂敷层。

  2.描述光纤线路传输特性的基本参数有哪些?

  答:包括损耗、色散、带宽、截止波长、模场直径等。

  3. 产生光纤衰减的原因有什么?

  答:光纤的衰减是指在一根光纤的两个横截面间的光功率的减少,与波长有关。造成衰减的主要原因是散射、吸收以及由于连接器、接头造成的光损耗。

  4.光纤衰减系数是如何定义的?

  答:用稳态中一根均匀光纤单位长度上的衰减(dB/km)来定义。

  5.插入损耗是什么?

  答:是指光传输线路中插入光学部件(如插入连接器或耦合器)所引起的衰减。

  6.光纤的带宽与什么有关?

  答:光纤的带宽指的是:在光纤的传递函数中,光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。光纤的带宽近似与其长度成反比,带宽长度的乘积是一常量。

  7.光纤的色散有几种?与什么有关?

  答:光纤的色散是指一根光纤内群时延的展宽,包括模色散、材料色散及结构色散。取决于光源、光纤两者的特性。

  8.信号在光纤中传播的色散特性怎样描述?

  答:可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。

  9.什么是截止波长?

  答:是指光纤中只能传导基模的最短波长。对于单模光纤,其截止波长必须短于传导光的波长。

  10.光纤的色散对光纤通信系统的性能会产生什么影响?

  答:光纤的色散将使光脉冲在光纤中传输过程中发生展宽。影响误码率的大小,和传输距离的长短,以及系统速率的大小。

  光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。

  11.什么是背向散射法?

  答:背向散射法是一种沿光纤长度上测量衰减的方法。光纤中的光功率绝大部分为前向传播,但有很少部分朝发光器背向散射。在发光器处利用分光器观察背向散射的时间曲线,从一端不仅能测量接入的均匀光纤的长度和衰减,而且能测出局部的不规则性、断点及在接头和连接器引起的光功率损耗。

  OTDR正是利用背向散射来测光缆线路的损耗,长度等。

  12.光时域反射计(OTDR)的测试原理是什么?有何功能?

  答:OTDR基于光的背向散射与菲涅耳反射原理制作,利用光在光纤中传播时产生的后向散射光来获取衰减的信息,可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,是光缆施工、维护及监测中必不可少的工具。其主要指标参数包括:动态范围、灵敏度、分辨率、测量时间和盲区等。

  13.OTDR的盲区是指什么?对测试会有何影响?在实际测试中对盲区如何处理?

  答:通常将诸如活动连接器、机械接头等特征点产生反射引起的OTDR接收端饱和而带来的一系列“盲点”称为盲区。

  光纤中的盲区分为事件盲区和衰减盲区两种:由于介入活动连接器而引起反射峰,从反射峰的起始点到接收器饱和峰值之间的长度距离,被称为事件盲区;光纤中由于介入活动连接器引起反射峰,从反射峰的起始点到可识别其他事件点之间的距离,被称为衰减盲区。

  对于OTDR来说,盲区越小越好。盲区会随着脉冲展宽的宽度的增加而增大,增加脉冲宽度虽然增加了测量长度,但也增大了测量盲区,所以,在测试光纤时,对OTDR附件的光纤和相邻事件点的测量要使用窄脉冲,而对光纤远端进行测量时要使用宽脉冲。

  14.OTDR能否测量不同类型的光纤?

  答:如果使用单模OTDR模块对多模光纤进行测量,或使用一个多模OTDR模块对诸如芯径为62.5mm的单模光纤进行测量,光纤长度的测量结果不会受到影响,但诸如光纤损耗、光接头损耗、回波损耗的结果是不正确的。所以,在测量光纤时,一定要选择与被测光纤相匹配的OTDR进行测量,这样才能得到各项性能指标均正确的结果。

  15.常见光测试仪表中的“1310nm”或“1550nm”指的是什么?

  答:指的是光信号的波长。光纤通信使用的波长范围处于近红外区,波长在800nm~1700nm之间。常将其分为短波长波段和长波长波段,前者指850nm波长,后者指1310nm和1550nm。
