一、光缆测试简介
1.1光缆传输损耗特性：
①单模光缆的传输损耗典型值约为
1310nm传输损耗：≤0.36dB/km
1550nm传输损耗：≤0.22dB/km
②光纤传输损耗分为：固有损耗和非固有损耗。
固有损耗：是光纤中传输的光波的散射与吸收所产生的损耗，是光纤材料本身的特性决定。
非固有损耗：包括杂质吸收损耗、散射损耗、光纤弯曲损耗和结构不规则损耗。
③光纤死接头衰耗≤0.08dB，光纤活接头衰耗≤0.5dB
1.2测试仪器：
光缆工程常用的测量仪表包括：光源、光功率计、光时域反射仪（OTDR）、接地电阻测试仪、金属护套对地故障特测仪、误码分析仪等。

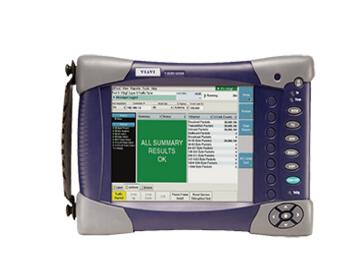

二、DTDR介绍
2.1OTDR的功能：
1、观察整个光纤线路
2、定位端点和断点
3、定位接头点(“故障点”)
4、测试接头损耗
5、测试端到端损耗
6、测试反射值
7、测试回波损耗
8、建立事件点与地标的相对关系
9、建立光纤数据文件
10、数据归档
2.2测试范围：
测试范围是指距离或显示范围。对这一参数的设置意味着告诉（设置）OTDR应该在屏幕上显示多长距离。为了显示整个光纤曲线，设置时这一范围必须大于被测光纤长度。
测试范围相对于被测光纤长度也不要差异太大，否则将会影响到有效分辨率。同时，过大的测试范围还将导致过大而无效的测试数据文件，造成存贮空间的浪费。
2.3波长：
对同一根光纤，不同波长下进行的测试会得到不同的损耗结果。测试波长越长，对光纤弯曲越敏感。1550nm下测试的接头损耗大于在1310nm处的测试值。
2.4平均
平均(有时也称为扫描)可降低测试结果曲线的噪声水平，提高判读精度。测试时，可以设定扫描次数为快,中,慢等三挡或一个特定的时间长度。长的平均时间使你能够获得较好的结果曲线。
如果使用较短的测试脉宽或测试较长的光缆区段，就应该选择较长的平均时间。
2.5盘测
盘测是对到货后但仍绕在缆盘上的光缆进行的简单验收测试，通过这一测试，用户可以得知光缆的盘长、连续性、成缆过程中是否有缺陷以及整个缆的平均衰耗。
短脉宽：更为细致地观察光纤的状态
快速平均下的实时显示：缩短测试时间
固定光标：快速得到测试结果
固定损耗测试模式：dB/Km
2.6故障定位
为了快速而精确地判断断点、既可让仪器全自动地设置测量也可手动设置测试参数:
长脉宽：观察尽可能最长的光纤区段、同时最清晰地显示光纤终点位置；
快或中平均：获得尽可能清晰的曲线；
自动分析：OTDR准确地报告故障点位置。
2.7故障修复
手动分析：自动分析可能不能正确地获得结果
短脉宽：同时观察两个较接近的事件点
实时扫描：观察接续过程...
中或慢平均：获得清晰的曲线、特别是在光缆较长时
较低的分辨率：加快测试速度
2.8常见测试曲线分析
一般为正常曲线图，A为盲区，B为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗（dB）除以总距离（Km）就是该段纤芯的平均损耗（dB/Km）。
中间多了一个反射峰，很有可能中间是一个跳接点。
能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。
出现这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。
出现这种情况，首先应检查尾纤连接情况，其次调整OTDR设置，把距离、脉冲调到最小。如果问题仍存在，则可以判断：
①尾纤有问题；
②OTDR上的识配器问题；
③断点十分近，OTDR不足以测试出距离来。
如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。
这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时，该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。
曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折。
在线路上排障的时候，把不能确定的纤芯打折，然后测试人员利用OTDR打实时监测，按照图中的这种情况来判断纤芯。
这种情况是出现在测试长距离的纤芯时，OTDR所不能打到的距离所产生的情况，或者是距离、脉冲设置过小所产生的情况。如果出现这种情况，OTDR的距离、脉冲又比较小的话，就要把距离、脉冲调大，以达到全段测试的目的，稍微加长测试时间也是一种办法。
三、光纤测试中存在的常见问题
3.1测试资料不真实
1、复制其它项目的测试资料充数
2、不对全部纤芯进行测试，只测试几芯，其它进行复制撰编
3.2测试方法不正确
1、量程设置不当
2、光缆过短，不增加加长尾纤进行测试
3、光标位置放置不当
