光纤熔接机有哪些分类呢?
来源:2018-10-29

  光纤熔接机熔前是根据光纤的材料和类型,设置好蕞佳预熔主熔电流和时间以及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象,注意OTDR测试仪表跟踪监测结果,及时分析产生上述不良现象的原因,采取相应的改进措施。

  了解光纤熔接机,首先,要了解光纤熔接机的分类有哪几种;然后,再针对咱们的用途,去选购对应类型的光纤熔接机。

  我们平时最常用到的光纤熔接机,基本上都属于单芯光纤熔接机。带状光纤熔接机主要用于带状光缆的熔接,一次可以熔接8芯、12芯,一般城市的主干传输线路会用的更多些。而保偏光纤熔接机主要用于保偏特种光缆,这种用量非常少。光纤熔接机主要分为:单芯光纤熔接机、带状光纤熔接机和保偏光纤熔接机三种。

光纤熔接机有哪些分类呢?

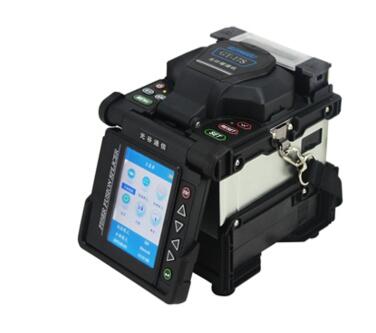

  单芯光纤熔接机特点

  全新的马达驱动程序,使机器更快更稳定

  8秒快速熔接,40秒加热,全世界最快的熔接机

  体积小,重量轻,工程携带极为方便

  系统自检功能,确保熔接机随时处于最佳工作状态

  5英寸彩色LCD显示屏,放大光纤256倍

  暂停功能,便于科学教研

  5000米海拔高度,保证高原地区熔接质量

  采用大型防风盖,即使15m/秒的强风下仍能进行接续工作

  业内最大的存储量,可储存8000组接续结果

  RS232接口,视频输出

  全新的光纤夹具设计,使光纤定位更精确,更方便

  光无源器件标准型号

光纤熔接机有哪些分类呢?

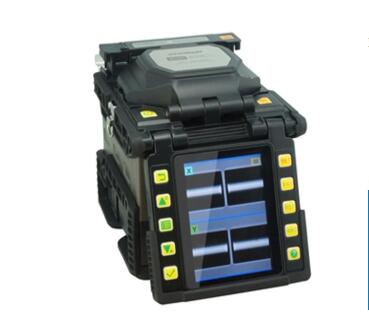

  带状光纤熔接机

  带状光纤熔接机主要用于光通信中,光缆的施工和维护。主要是靠发出电弧将两头光纤熔化,同时运用准直原理平缓推进,以实现光纤模场的耦合。注:此光纤是指光缆中的每一带光纤。

  带状光纤的特点是比单根光纤宽,普通单芯通信光纤是直径为0.125mm石英晶体材料组成的圆柱状,而12芯带状光纤呈扁平状,宽3mm。

  其整体接续要求12芯纤同时接续,并同时热缩保护,最终接续点体积同单芯光纤接续点一般大小,充分发挥带状光纤接续快速和方便的特点。

光纤熔接机有哪些分类呢?

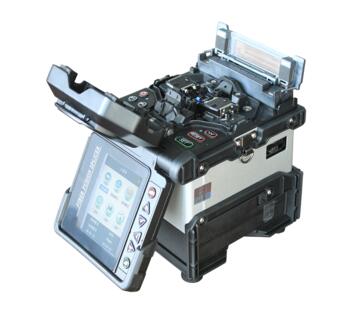

  保偏光纤熔接机产品特点

  应用光纤类型单模(SM)、多模(MM)、色散位移(DS)、非零色散位移光纤(NZ-DS)、

  掺铒光纤(EDF)、色散补偿光纤(DCF)、保偏光纤(PMF)

  实测平均熔接损耗单模光纤(ITU-TG652):0.03dB;

  多模光纤(ITU-TG651):0.02dB;

  色散位移光纤(ITU-TG653):0.05dB;

  保偏光纤(PMF):0.06dB;

  平均偏振串音-40dB/0.6degree(PANDA)

  -32dB/1.4degree(IPA)

  典型熔接时间30~50sec(PANDA)

  90~300sec(IPA)

  高强度熔接抗拉强度30N(使用高强熔接附件及涂覆层夹持)

  熔接光纤直径60~500um(标准值125um)

  涂覆层直径100~2000um(标准值250,400um)

  光纤切割长度8~10mm(标准值);3~5mm(高强度熔接)

  熔接模式总计300个

  存贮熔接结果可存贮最近2000次的融接数据
