OTDR光时间的诡异事件
来源:OTDR0000-00-00

  光时域反射计(OTDR)是一种广泛应用于光纤测试的仪器。这个OTDR的目的是检测、定位和测量光纤中任何位置的光学事件光链路。光学事件包括拼接损耗、连接器损耗、光纤衰减和故障。

  OTDR测试的单端特性使其成为最有效和通用的测试之一以及故障排除工具。OTDR传输一系列非常短的高功率光脉冲。当每个脉冲沿光纤传播时,激光二极管检测反射/反射的光。当光脉冲沿光纤向下传播时,有一小部分光沿不同方向散射。由于光纤芯的正常玻璃结构(瑞利散射)和点纤维与空气或任何其他介质接触,如连接器、接头、接头、纤维端部/断裂。

  OTDR使用“背散射”光脉冲的变化来检测事件,这个事件之间的OTDR跟踪部分称为“后向散射线”。

OTDR光时间的诡异事件


  什么是OTDR诡异事件,它们如何区别于真实事件?

  由于单端测量技术,OTDR测量后向散射光不是光纤末端接收的实际光量,OTDR轨迹也可以。显示不真实的事件称为“诡异”。诡异是虚假的反射事件,可能很难区分,因为它们是OTDR跟踪中不存在的事件。最常见的原因“诡异”是强真实反射光之间多次反射的“回声”事件,直到它衰减到噪声水平。

  OTDR的诡异事件令人困惑,因为它们似乎是真实的反射事件,因此需要区别于真实事件。有几种识别OTDR诡异的方法。

  显示更多色散(脉冲展宽)的事件,没有损失的事件。

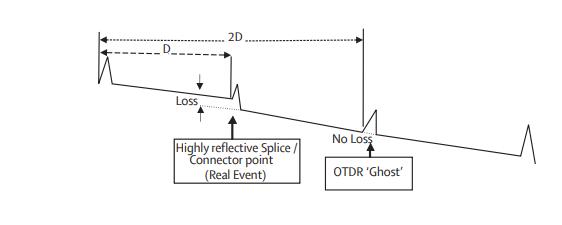

  在OTDR轨迹上以等距离重复的事件。如果高度反射具有高功率损耗的连接器位于距离D处,OTDR“诡异”将出现在2D,并且在距离D的倍数上。

  如果在怀疑位置后插入额外的光纤,则会改变位置由于OTDR“诡异”事件引起的多次反射在短电缆中尤其令人困惑。有时,幻影事件看起来像是电缆中间的一个光裂缝。一些OTDR分析软件可以自动识别“诡异”事件及其“源”反射。然而,为了减少“诡异”造成的破坏,下面小编继续为你介绍。
