2M误码仪实用操作及保养说明
来源:2017-10-27


一、规格说明

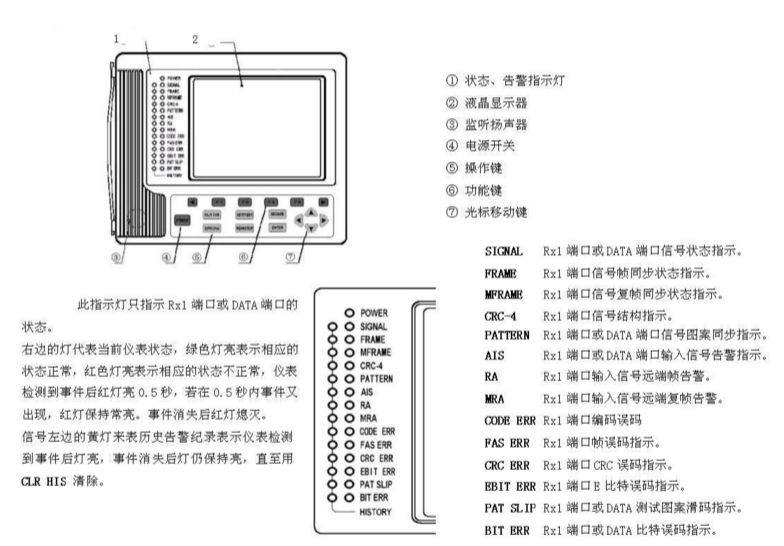

1.前面板、状态告警指示灯

前面板、状态告警指示灯

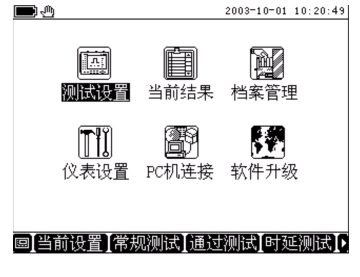

2.液晶显示器

液晶显示器

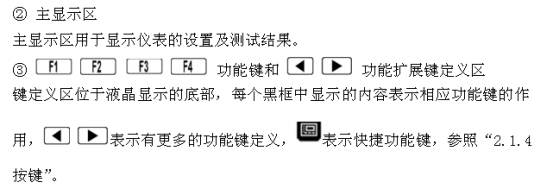

  液晶显示器分为三个部分,如上图所示。

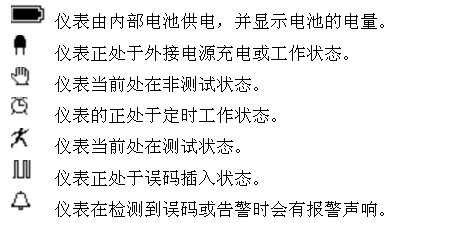

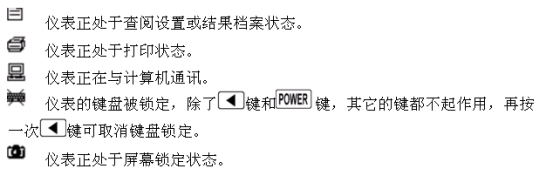

液晶显示器分为三个部分

液晶显示器分为三个部分液晶显示器分为三个部分

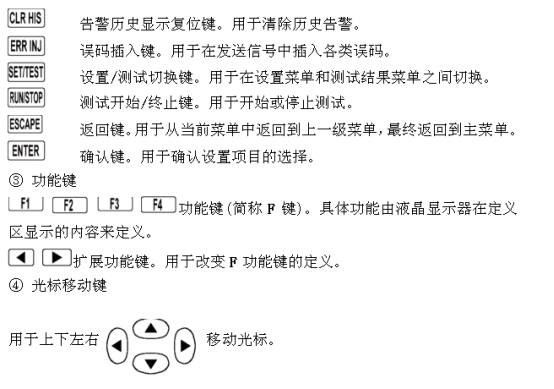

3.按键

按键

按键

二、常见技术指标

比特率:2048Kb/s ± 50ppm

接口:标配75ohm, 高阻,选配:120ohm

输入灵敏度:0 ~ - 43dB

线路编码:HDB3

帧型:无帧,P31,P31C,P30,P30C

内部测试序列:伪随机序列: 2^11-1(PR11), 2^15-1(PR15)

固定码: 0000(SPACE),1111(MARK),1010(ALT)

告警检测和插入:LOS, AIS,LOF, RA

误码插入:Single, 10E-3, 10E-6

测试标准:G.821,G.826,M.2100

单时隙监听:除Ts0外任意单个时隙

时钟源选择:内部时钟(Internal),接收回复时钟(Receive)

存储:99条

电源:4节5号电池或外接电源

尺寸:200mm(L) * 100mm(W) * 44mm(H)


三、2M误码仪操作说明

1.初步操作

       利用快捷键可以从任何界面直接进入到另一个界面;利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。

任何界面中,当功能扩展键显示时,按键,液晶显示器的左下角会弹出快捷菜单,如图3.2所示,再按键快捷菜单自动利用光标移动键把光标移到所需选项, ENTER 键或 F1 选择 键盘锁定或直接进入测试设置当前结果设置存取结果存取仪表设置界面。

2.端口设置

2.1 Tx/Rx1/DATA端口设置

是接口方式为2Mbit/s和同向64kbit/s(接口方式为同向64kbit/s时,相应选项自动无效)时的界面,左边表示发送端口的设置,

右边表示接收端口的设置,各栏代表的含义如图2.1所示。










图2.1 Tx/Rx1端口设置说明




图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面,左边表示发送端口的设置,右边表示接收端口的设置,各栏代表的含义如图2.3所示。


图2.2 DATA端口设置









图2.3DATA端口设置说明



2.1.1 测试设置界面选择

把光标移到 界面说明 栏,可选择上一页下一页专业设置。测试设置由Tx/Rx1/DATA端口设置、Rx2端口设置、其它设置和打印设置4个界面组成。

2.1.2 工作方式

把光标移到 工作方式 栏,有以下可选项目。

常规测试: 常规方式用于误码、滑码、通道内容等测试项目。

通过测试: 选择通过方式。

音频测试: 选择音频测试方式,对所选择时隙通路进行音频测试(频率、电平)。

时延测试: 选择时延测试方式,对整个2Mbit/s通路、n×64kbit/s及V接口通路进行环路时延测试。

APS测试:  用于测试系统的自动保护倒换时间。

2.1.3 发送(Tx)、接收(Rx)关系

把光标移到 接收 栏,有以下可选项目。

Rx:       发送(Tx)和接收(Rx)的参数相互独立,可以进行分别设置。

Rx=Tx:    接收(Rx)的参数与发送(Tx)的参数相同,当改变Tx时,Rx自动跟着变化。

2.1.4 接口方式

把光标移到 接口方式 栏,有以下可选项目,接收(Rx)的接口方式自动与发送(Tx)的接口方式保持一致。

2Mbit/s:  用于测试2Mbit/s数字通路

同向64k: 用于测试64kbit/s数字通路

V.35: 用于测试数据通路

V.24同步: 用于测试数据通路

X.21: 用于测试数据通路

RS449: 用于测试数据通路

2.1.5 信号形式

把光标移到Tx的 信号形式 栏,有以下可选项目。

非帧: 选择非帧信号形式。

PCM31: 选择31路信号形式。

PCM31CRC: 选择31路信号形式并且带有CRC-4校验功能。

PCM30: 选择30路信号形式,第16时隙用于传送信令。

PCM30CRC: 选择30路信号形式,第16时隙用于传送信令并且带有CRC-4校验功能。

2.1.6 数据端口

把光标移到 数据端口 栏,有以下可选项目。

G.703(75Ω): 选择75Ω非平衡接口。

G.703(120Ω): 选择120Ω平衡接口。

2.1.7 时钟方式

把光标移到 时钟方式 栏,有以下可选项目。

内部时钟: 发端信号时钟选择内部时钟振荡器。

时钟提取: 发端时钟选择从收端输入信号中提取的时钟。

外部时钟: 发端时钟选择外部时钟输入口输入的时钟信号,外部时钟信号可以是2.048MHz或2.048Mbit/s信号。

2.1.8 测试图案

把光标移到Tx的 测试图案 栏,有以下可选项目。

2e9-1: 选择仪表发送或接收信号中的测试图案为2e9-1。ITU—T0.151规定的图案。

2e11-1: 选择仪表发送或接收信号中的测试图案为2e11-1。

2e15-1: 选择仪表发送或接收信号中的测试图案为2e15-1。

WORD: 选择仪表发送、接收信号中的测试图案为8bit人工码。选择WORD后,F1F2键分别定义为置1、置0。用将光标移至要修改的某一位下,按 F1 选择该位置1,按 F2 选择该位清0。

在线检测: 用于 2Mbit/s 的误码在线测试, 此时Bit Error、Pattern Slip、Pattern Loss测试功能无效。

2.1.9 图案极性

把光标移到的 图案极性 栏,有以下可选项目。

同向: 图案同向,接收或发送ITU—T0.151规定的图案。

反向: 图案反向,接收或发送ITU—T0.151规定反向的图案。

Rx的图案极性也可以由仪表自动搜寻。

2.1.10 信号码型

把光标移到的 信号码型 栏,有以下可选项目。

HDB3: 选择HDB3,输入输出信号为HDB3编码。

AMI: 选择AMI,输入输出信号为AMI编码。

2.1.11 时隙选择

把光标移到的 时隙选择 栏,有以下可选项目。

所有时隙: F2 选择所有时隙。信号形式为PCM30CRC或PCM30时选择了30个时隙作为测试通道;信号形式为PCM31或PCM31CRC时选择31个时隙作为测试通道。

n*64k: F1 选择n*64k,选择任意时隙作为测试通道。



对时隙选择栏进行操作后,进入时隙设置界面,如图2.4。



图2.4 时隙设置



时隙设置方法:

用光标移动键将光标移至欲选择的时隙号下,按 F1 选择该时隙,时隙号显示黑色。按F2 清除该时隙,时隙号显示反白。按 F3 选择所有时隙,按 F4 清除所有时隙。对于选中的时隙,测试图案被插入。

空闲时隙码设置方法:

把光标移至空闲时隙码要修改的某一位中,按 F1 选择该位置1,按 F2选择该位清0。

2.1.12 信号端口

把光标移到的 信号端口 栏,有以下可选项目。

终接: 信号输入端口阻抗为75Ω或120Ω

桥接: 信号输入端口阻抗为高阻。

监测: 信号输入端口阻抗为75Ω或120Ω并对输入信号有26dB的增益。

2.1.13 模拟方式

把光标移到的 模拟方式 栏,有以下可选项目。

模拟DTE: 模拟DTE测试方式              模拟DCE: 模拟DCE测试方式

2.1.14 速率

把光标移到的 速率 栏,有以下可选项目。

上一速率: 速率减小                       下一速率: 速率增大

2.1.15 时钟极性

把光标移到的 时钟极性 栏,有以下可选项目。

同向: 时钟极性同向                         反向: 时钟极性反向

2.1.16 控制信号

把光标移到的 控制信号 栏,有以下可选项目。

接通: 选择控制信号接通                      断开: 选择控制信号断开

2.2CLK/Rx2端口设置

    如图2.5所示,各栏代表的含义如图2.6所示。

     图2.5 CLK/Rx2端口设置





图2.6 CLK/Rx2端口设置说明













2.2.1 2M误码仪工作方式

把光标移到的 工作方式 栏,有以下可选项目。

时钟输入: CLK/Rx2端口作为外时钟输入口使用,此时 信号形式 、信号码型 栏无效。

2M测试:   CLK/Rx2端口作为第二个2Mbit/s测试用,可对线路进行在线测试;同时也可兼作外时钟输入口使用。

2.2.2 信号形式

把光标移到 信号形式 栏,有以下可选项目。

非帧: 选择非帧信号形式。

PCM31: 选择31路信号形式。

PCM31CRC: 选择31路信号形式并且带有CRC-4校验功能。

PCM30: 选择30路信号形式,第16时隙用于传送信令。

PCM30CRC: 选择30路信号形式,第16时隙用于传送信令并且带有CRC-4校验功能。

2.2.3 数据端口

把光标移到 数据端口 栏,有以下可选项目。

G.703(75Ω): 选择75Ω非平衡接口。

G.703(120Ω): 选择120Ω平衡接口。

2.2.4 信号端口

把光标移到的 信号端口 栏,有以下可选项目。

终接: 信号输入端口阻抗为75Ω或120Ω

桥接: 信号输入端口阻抗为高阻。

2.2.5 信号码型

把光标移到的 信号码型 栏,有以下可选项目。

HDB3: 选择HDB3,输入输出信号为HDB3编码。

AMI: 选择AMI,输入输出信号为AMI编码。

3.其他设置

如图3.1所示:







图3.1其它设置



3.1 误码插入

把光标移至误码插入栏,可选择以下选项:

无: 没有任何误码插入。

Bit ERR: 选择比特误码插入,比特误码插入可选择单次或率,率的范围为1×10-2~1×10-6。

PAT Slip:选择图案滑动插入,插入选择为单次。

FAS ERR: 选择帧误码插入,插入选择为单次、连续2、连续3、连续4。

选择误码插入后,若插入次数选择为单次或连续2、连续3、连续4,则按一次 ERR INJ,就相应插入1个或2个、3个、4个误码,并在状态显示区显示0.5秒。若插入选择为率,则按一次ERR INJ,误码插入就开始,并在状态显示区显示,再按一次ERR INJ,误码插入停止,图标消失。

3.2 告警插入

把光标移至告警插入栏,可选择以下选项:

无: 没有任何告警插入。

AIS: 选择告警信号指示插入。

FAS Loss: 选择帧失步告警插入。

RA: 选择远端帧告警插入。

MRA: 选择远端复帧告警插入。

3.3 频率拉偏

把光标移至频率拉偏栏,可选择以下选项:

标准频率: 恢复到标准频率。

正拉偏: 设置频率偏差为正值。

负拉偏: 设置频率偏差为负值。

1: 频率拉偏值加上1。

1: 频率拉偏值减去1。

10: 频率拉偏值加上10。

10: 频率拉偏值减去10。

100: 频率拉偏值加上100。

100: 频率拉偏值减去100。

1000: 频率拉偏值加上1000。

1000: 频率拉偏值减去1000。

3.4 定时测试

把光标移至定时测试栏,可选择以下选项:

关闭: 关闭定时测试功能。

打开: 开启定时测试功能,并在状态显示区显示

设置: 开启定时测试功能,设定定时测试时间,并在状态显示区显示

关机休眠: 仪表进入关机休眠状态,此时仪表关机,POWER 灯闪烁,待所设置的测试启动时间到来时,仪表自动开机测试。

定时测试功能开启后,在状态显示区会显示,待所设置的测试启动时间到来时,仪表自动开机测试。

3.5 测试时长

把光标移至测试时长栏,可选择以下选项:

关闭: 关闭测试时长功能。

打开: 开启测试时长功能。

设置: 开启测试时长功能,设定测试时长。

测试时长功能开启后,仪表测试到设定的时长后,会自动停止测试。

3.6自动重复

把光标移至自动重复栏,可选择以下选项:

关闭: 关闭自动重复功能。

打开: 开启自动重复功能。

自动重复功能开启后,仪表测试到设定的时长后,会自动开始新的测试。

4.测试结果设置

   设置测试结果: BE/BER键,屏幕中央BE后可轮换显示“CUR”、“MAX”、“ACC”字样,仪表当前一秒内误码,最大误码,累计误码。测试时选择“ACC”。开始/停止:按Start/Stop开始测试,屏幕右上有显示“RUN”,再按一下Start/Stop停止测试,屏幕右上角显示“Stop”。注意:测试时一定要求按Start,开始进行测试。

四、保养与维护

1.使用过程中,应该注意收光功率问题,不能过高或者过低,否则会引起再生段误码及其他低阶误码;

2.实际使用当中,需要常检查线路板、支路板、交叉板或时钟板,排除一些故障;

3.设备正常运行中,对长时间使用造成设备温度过高,应该及时降温或者暂停;

4.日常使用之前,可以先对仪表自环检查设置,确保设备正常。

五、常见故障及处理方法

     NO Signal灯亮,表示无2M信号进入仪表或信号过弱,可能Rx、Tx接反,或设备无输出,Rx线断

  NO Sync灯亮,表示2M业务不通,可能仪表Tx线断或设备有问题。B

  it Error亮表示设备有误码。AIS,设备发送AIS。

   说明:可以先对仪表自环检查设置。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

2M的概念和测试方法技术文档


一、2M误码仪的概念
E1的一个时分复用帧(其长度T=125us)共划 分为32相等的时隙,时隙的编号为CH0~CH31。其中时隙CH0用作帧同步用,时隙CH16用来传送信令,剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。每个时隙传送8bit,因此共用256bit。每秒传送8000个帧,因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路,用PCM编码。
一个E1的帧长为256个bit,分为32个时隙,一个时隙为8个bit。 每秒有8k个E1的帧通过接口,即8K*256=2048kbps。
每个时隙在E1帧中占8bit,8*8k=64k,即一条E1中含有32个64K。 二、2M误码仪几个重要的概念
传输系统的比特错误(也称之为误码)特性:由于传输系统传输的信息都是二进制的数字信号,加之传输系统受外界的影响,因此,信号从A 地传输到B 地产生错误是必然的。只是由于传输系统的质量以及受外接影响程度地不同,产生错误的程度不同而已。信号从A 地传输到B 地产生的错误越少,表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误,就称为有一个比特错误或称为一个误码。 三、BE和BER
2M误码仪计数(BE)或称比特错误-在测试的时间内,测试到的总错误数。 误码率(BER)或称比特错误率-在测试时间内,测试到的误码数与已经测试的比特数的比值。例如:仪表已经测试的比特数为10000 个,已经测试到的误码数为3 个,误码率=3/10000; 同样可以表述为:1×10-4,或3E-4。

四、编码错误和HDB3
由于输出的码型是严格按照正负交替(HDB3 中的“0”变“1”码也是按照正负交替规律)的规律变换的,因此,对于检测出的不符合正负交替规律的比特数,称之为编码错误。对于传输系统的传输性能,编码错误测试的结果远不如比特错误测试的准确。
