光纤熔接机使用技巧大全
来源:2018-02-03





所谓的熔:是指将两根光纤在光纤熔接机”中熔接到一起。

所谓的剥:是指将光缆中的光纤芯剥离出来,这其间包括了最外层的塑料层,中间的钢丝,内层中的塑料层及光纤表面的色彩油漆层。

所谓的切:是指将剥好准备熔接的光纤的端面用“光纤熔接机”切齐。

所谓的护:是指将已经熔接好的光纤接头部份用“热缩管”保护起来。

端面的制备

光纤端面的制备包括剥覆、清洁和切开这几个环节。合格的光纤端面是熔接的必要条件,端面质量直接影响到熔接质量。

1.1 光纤涂面层的剥除

熟练掌握平、稳、快三字剥纤法。“平”,即持纤要平。左手拇指和食指捏紧光纤,使之成水平状,所露长度以5cm为它,余纤在无名指、小拇指之间天然打弯,以增加力度,防止打滑。“稳”,即剥纤钳要握得稳。“快”,即剥纤要快,剥纤钳应与光纤笔直,上方向内倾斜一定视点,然后用钳口轻轻卡住光纤,右手随之用力,顺光纤轴向平推出去,整个过程要天然流畅,一气呵成。

1.2 裸纤的清洁

观察光纤剥除部分的涂覆层是否悉数剥除,若有残留应重剥。如有极少量不易剥除的涂覆层,可用棉球沾适量酒精,边浸渍,边逐步擦除。一块棉花运用23次后要及时更换,每次要运用棉花的不同部位和层面,这样既可进步棉花利用率,又防止了探纤的两次污染。

1.3 裸纤的切开

切开是光纤端面制备中最为要害的部分,精细、优秀的切刀是根底,严格、科学的操作规范是保证。

1)切刀的挑选切刀有手动和电动两种。前者操作简略,功能可靠,随操作者水平的进步,切开功率和质量可大幅度进步,且要求裸纤较短,但该切刀对环境温差要求较高。后者切开质量较高,适宜在野外冰冷条件下作业,但操作较杂乱,工作速度稳定,要求裸纤较长。熟练的操作者在常温下进行快速光缆接续或抢险,选用手动切刀为宜;反之,初学者或在野外较冰冷条件下作业时,直用电动切刀。

2)操作规范操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置,切刀的摆放要平稳,切开时,动作要天然、平稳,勿重、勿急,防止断纤、斜角、毛刺、裂痕等不良端面的发生。别的,学会“弹钢琴”,合理分配和运用自己的右手手指,使之与切刀的具体部件相对应、协调,进步切开速度和质量。

3)谨防端面污染热缩套管应在剥覆前穿入,严禁在端面制备后穿入。裸纤的清洁、切开和熔接的时间应紧密联接,不可距离过长,特别是已制备的端面切勿放在空气中。移动时要轻拿轻放,防止与其它物件擦碰。在接续中,应依据环境,对切刀“V”形槽、压板、刀刃进行清洁,谨防端面污染。

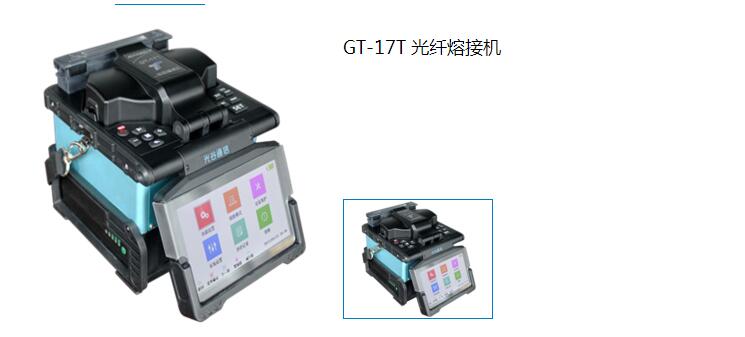

GT-17T 光纤熔接机

光纤熔接

光纤熔接是接续工作的中心环节,因此高功能熔接机和熔接过程中科学操作十分必要。

2.1 熔接机的挑选

熔接机的挑选应依据光缆工程要求装备蓄电池容量和精细度适宜的熔接设备。

2.2 熔接机参数设定

熔接程序熔接前依据光纤的资料和类型,设置好最佳预熔主熔电流和时间及光纤送入量等要害参数。熔接过程中还应及时清洁熔接机V”形槽、电极、物镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、别离等不良现象,留意OTDR跟踪监测结果,及时分析发生上述不良现象的原因,采取相应的改进措施。如多次出现虚熔现象,应查看熔接的两根光纤的资料、型号是否匹配,切刀和熔接机是否被灰尘污染,并查看电极氧化情况,若均无问题,则应适当进步熔接电流。
