OTDR(光时域反射仪)基本原理图和散射信号曲线
来源:2018-08-14

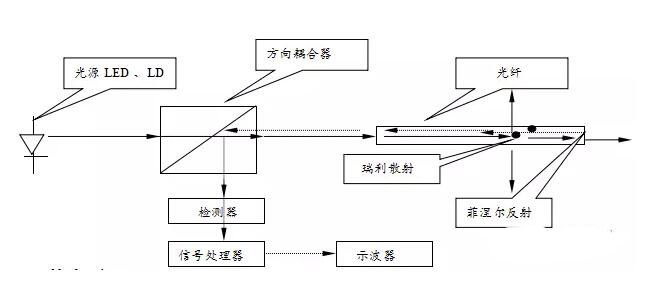

OTDR(光时域反射仪)基本原理图



 OTDR(光时域反射仪)基本原理图



注:LD-半导体激光器,LED-面发光二极管

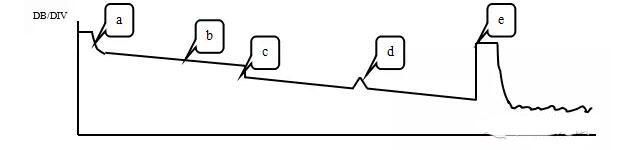

OTDR(光时域反射仪)典型的后向散射信号曲线

 OTDR(光时域反射仪)典型的后向散射信号曲线

a、 输入端的Fresnel反射区(即盲区)

b、 恒定斜率区、

c、 由局部缺陷、接续或耦合引起的不连续性、

d、 光纤缺陷、二次反射余波等引起的反射、

e、 输出端的Fresnel反射、
