OTDR曲线说明：
1、 盲区：决定OTDR所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR接收机饱和所至，盲区通常发生在OTDR面板前的活接头反射，但也可以在光纤的其它地方发生；一般OTDR盲区为100m。
盲区分为衰减盲区和事件盲区：

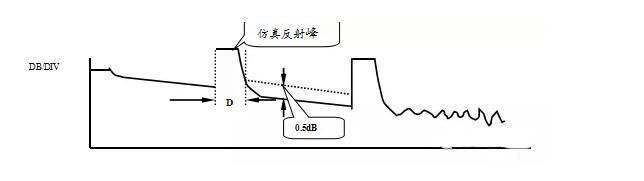

a、 衰减盲区：从反射点开始至接收机恢复到后向散射电平约0.5dB范围内的这段距离,这段距离就是OTDR能再次测试衰减和损耗的点.
式中：D的长度就为衰减盲区的长度。

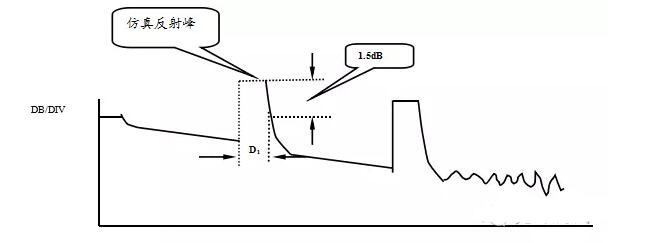

b、 事件盲区:从OTDR接收到反射点到开始到OTDR恢复到最高反射点1.5DB以下这段距离,在这以后才能发现是否还有第二个反射点,但还不能测试衰减.
式中：D1的长度就为事件盲区的长度。
2)影响盲区的因素：
a、入射光的脉冲宽度、
b、反射光的脉冲宽度、
c、入射光的脉冲后端形状、
d、所用脉冲越小，盲区越大。
3）消除盲区的方法：加尾纤（过渡纤），最好2KM以上
2、b、c、e、f各点在后面曲线分析中说明。
光纤损耗计算公式：
a：P（T）=1/2S aR P(0)VgTe-2a(Vg t/2)
式中：S-散射光的散射系数;
aR-散射损耗系数;
P(0)-注入光功率;
Vg-群速
T-脉冲宽度
