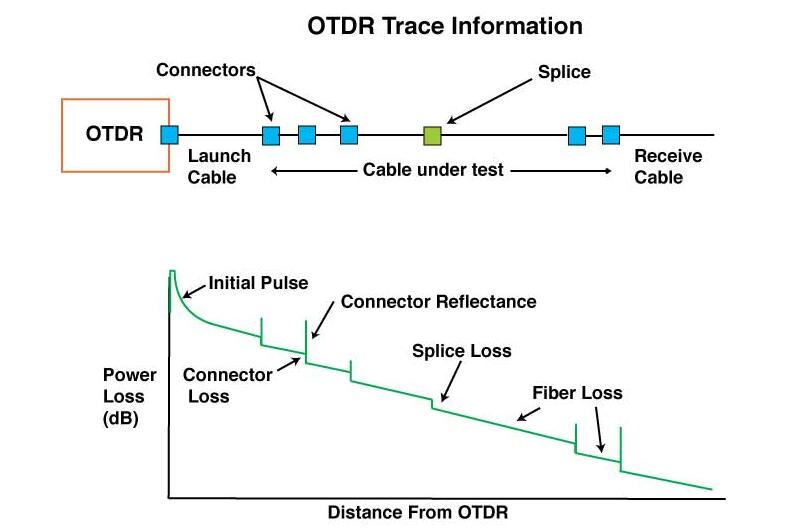

OTDR用于测试新安装的光纤链路的性能并检测其中可能存在的问题。其目的是在光纤链路上的任何位置检测，定位和测量元件。OTDR就像雷达一样工作-它向光纤发送脉冲并寻找返回信号，从光纤的测量中创建一个称为“迹线”或“特征”的显示器。只需连接光纤的一端，OTDR就可以计算光纤衰减，均匀性，接头和连接器损耗，然后提供图形迹线特征（以dB为单位的光功率与光纤长度的关系图）。它能够定位和测量反射率和损耗，使OTDR成为故障排除和故障定位设备的首选。
关于在何处以及如何正确使用OTDR似乎存在很多困惑。鉴于两种截然不同的光纤应用-外部设备（OSP）布线和房屋布线，OTDR的功能在不同情况下有所不同：在具有多个接头的长外部设备电缆中，OTDR是必不可少的，通常用于确保电缆在安装过程中没有损坏，每个接头都做得很好。它用于解决问题，例如查找断线位置。房屋布线电缆短，几乎从不包括接头，因此OTDR可以替代光源和功率计的插入损耗测试-OTDR价格比光纤测试仪大约高10倍。
成功使用OTDR需要知道如何操作仪器，选择合适的测量参数并正确解释迹线。因此，让我们看看如何正确设置仪器，因为这是进行良好OTDR测量的关键因素。
OTDR测试范围：要设置的第一个OTDR参数是范围，即OTDR将测量的距离。范围应至少是您测试的电缆长度的两倍。较长的范围会使迹线的分辨率变差，较短的范围可能会在迹线中产生失真。
OTDR测试脉冲宽度：然后将OTDR测试脉冲宽度设置为可用的最短脉冲宽度，这将提供最高分辨率，从而为被测光纤提供最佳“图像”。这通常以纳秒（ns）列出，典型选择为10到30ns。
OTDR测试脉冲宽度波长：通常，在多模光纤电缆上为850nm，在单模下为1,310nm-较短波长具有更多的反向散射，因此迹线将减少噪声。经过初步测试，您可以在更长的波长（多模波长1,300nm，单模波长1,550nm）上进行测量，并比较两个波长的波长。
每条迹线的平均次数：为了提高迹线的信噪比，OTDR可以平均多次测量，但平均越多，所需的时间就越长。通常，16到64的平均值就足够了。
OTDR是非常有价值的测试仪器，可以定位光纤链路中的问题和故障，确保可靠和良好的网络性能。熟悉OTDR功能以及如何正确使用后，您将准备好检测并消除光纤事件。
